TS-RS485 / 5 RS485突波保護
說明
TS-RS485 / 5 RS485突波保護
TS-RS485 / 5 RS485突波保護器根據GB 18802.21-2004 / IEC
61643-21標准設計，用於安裝在LPZ 0B -2或更高的地方。為RS 485
/ RS
422工業總線控制提供突波電流保護，其他現場總線和溫度測量。

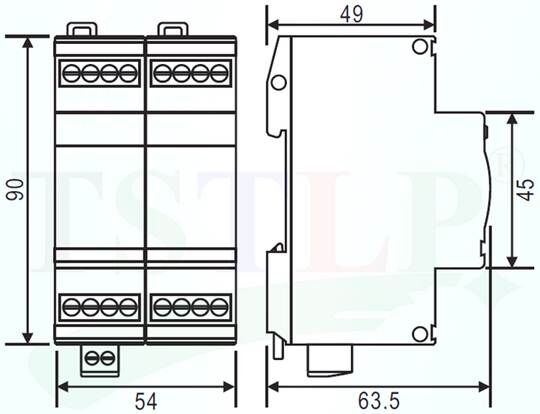

♦產品尺寸

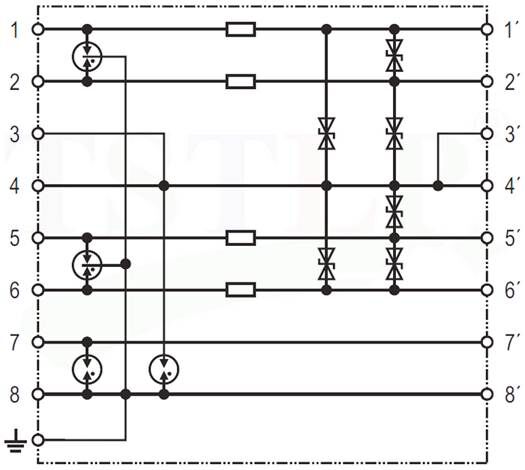

♦基本電路圖

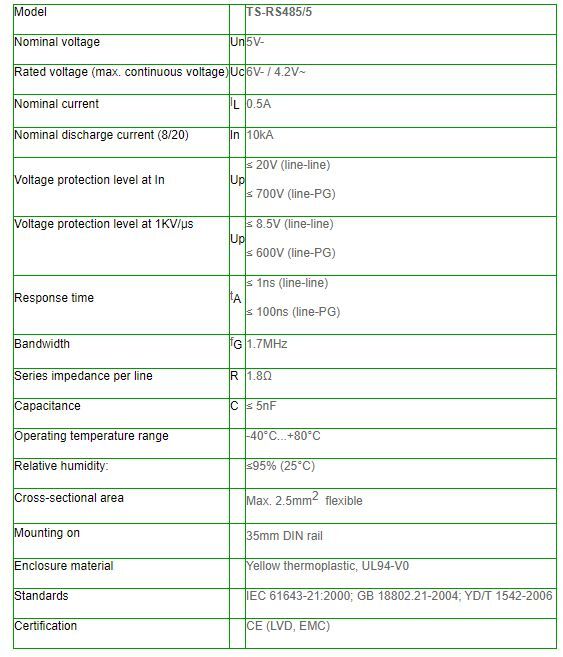

♦技術數據
- ♦主要特性
1，快速反應
2，低電壓保護水平
3，直接或間接屏蔽接地 - 安裝說明
1.該RS485突波保護器與被保護設備串聯連接。
2.輸出終端應連接到受保護的設備。
3.輸入側有接地端子，接地線必須連接到雷電接地系統，最好使用2.5mm²電纜。 電纜應盡可能短。
4，TS-RS485 / 5上的屏蔽層可以直接或間接接地。如果直接接地，輸入電纜屏蔽層連接到端子8（IN），輸出電纜連接到端子8'（OUT）。 如果直接接地，輸入電纜的屏蔽層連接到端子7（IN），輸出電纜連接到端子7'（OUT）。
定期檢查運行狀態，特別是雷擊後。 一旦通訊關閉，電工應檢查/更換SPD。=

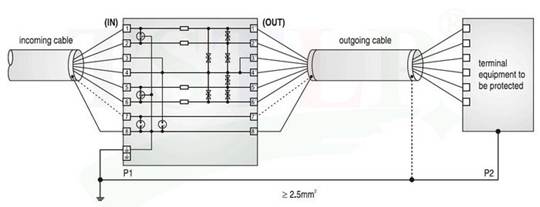

TS- RS485 / 5 安裝圖
- W ARNING ：
- 1. 設備必須由電氣技術人員安裝，符合國家標準和安全規定。
- 2.建議安裝在斷電狀態下進行。
