TS-EX24危險突波保護器
說明
TS-EX24危險突波保護器
TS-EX24危險突波保護器按照IEC-61643-21，GB18802.21，YD / T
1542標准設計，安裝在控制設備內部的LPZ O B
-2或更高，內置電纜與控制器相連設備接線端子，應用於危險區域的4-20mA測控系統和總線系統
♦產品尺寸

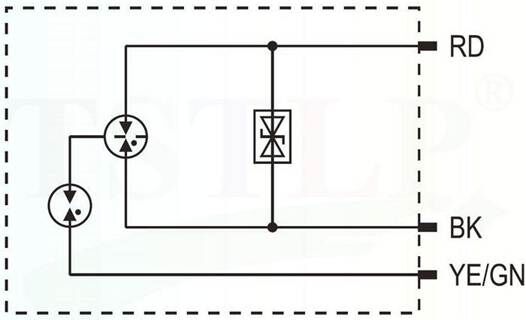

♦基本電路圖

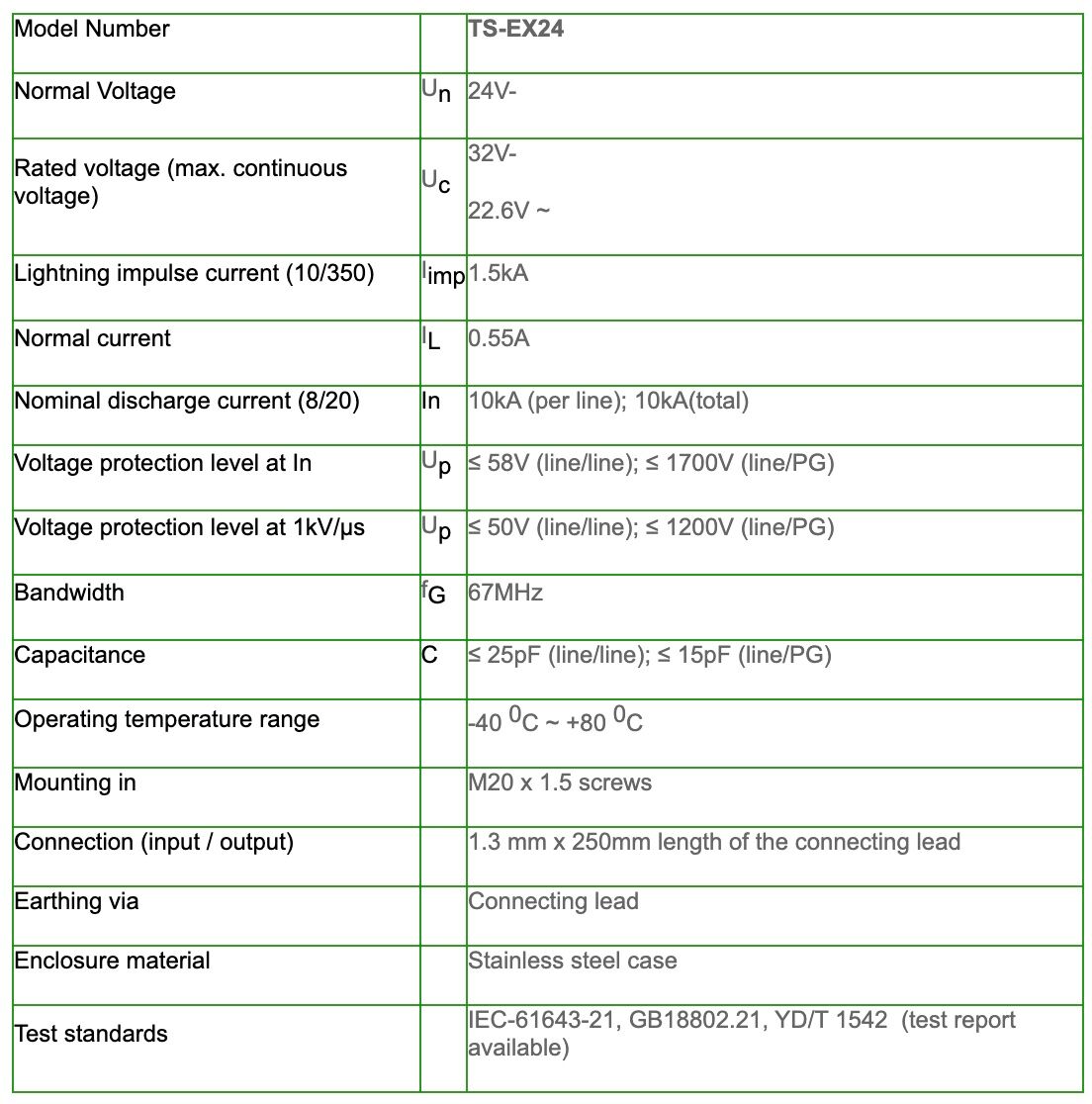

♦技術數據
- ♦主要特性
- 1，體積小，易於更換。
- 2，易於安裝在控制設備內部。
- 3，不銹鋼外殼，防火防爆戶外使用。
- 安裝說明
- 1.直接插入控制設備的接線端口
- 2,藍線連接信號口“+”，黑線連接信號口“ - ”
- 3.黃/綠線連接接地系統的接地端口“GN”
- 4.安裝後，檢查通訊是否正常運行
- 定期檢查運行狀態，特別是雷擊後。 一旦通訊關閉， 電工應該檢查/更換 。

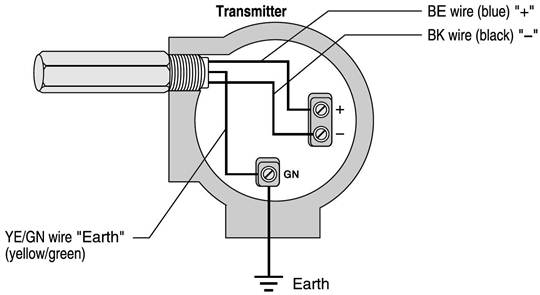

安裝圖
- WARNING ：
- 1，設備必須由電氣專業人員安裝，符合國家標準和安全規定。
- 2，建議在斷電情況下進行安裝。
