SMT-ESE60 提早閃流放射式避雷針
台灣獨家代理 TSTLP ESE60
通過內政部營建署審核
依據 NF C17-102 標準製造測試
- - 一般測試(general tests)
- - 機械測試(mechanical tests)
- - 環境測試(environmental conditioning)
- - 耐電流測試(current withstanding test)
- - 提早閃流放射式測試(Early Streamer Emission)
- 專業避雷針製造商，符合 ESE NFC17 -102 標準
快速詳細信息：
產地：中國
品牌名稱： TSTLP ®
型號 ：SMT-ESE60
材料 ：標準304不銹鋼

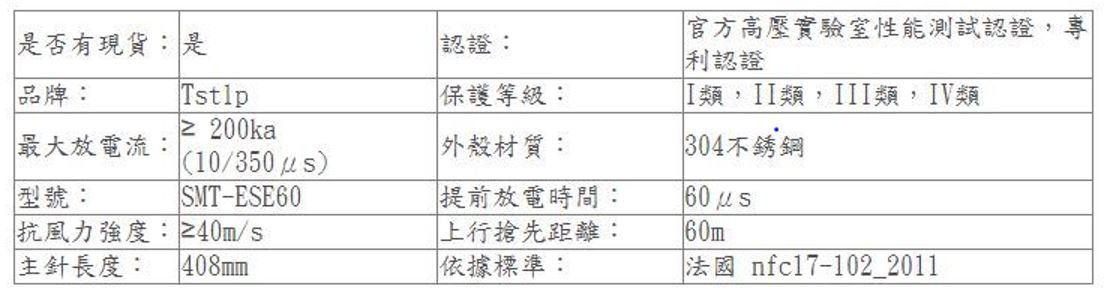

技術參數

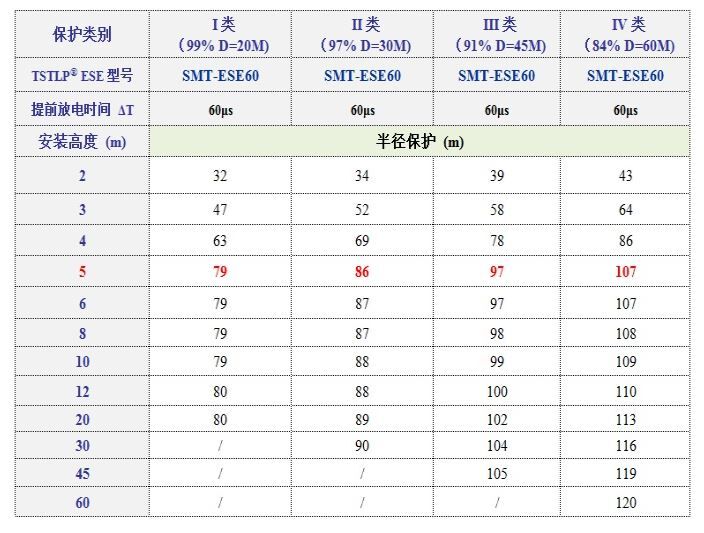

保護半徑說明
SMT-ESE60對建築物的雷電防護
- TSTLP®
ESE避雷針安裝應遵循具體國家或地區的《建築物防雷設計規範》

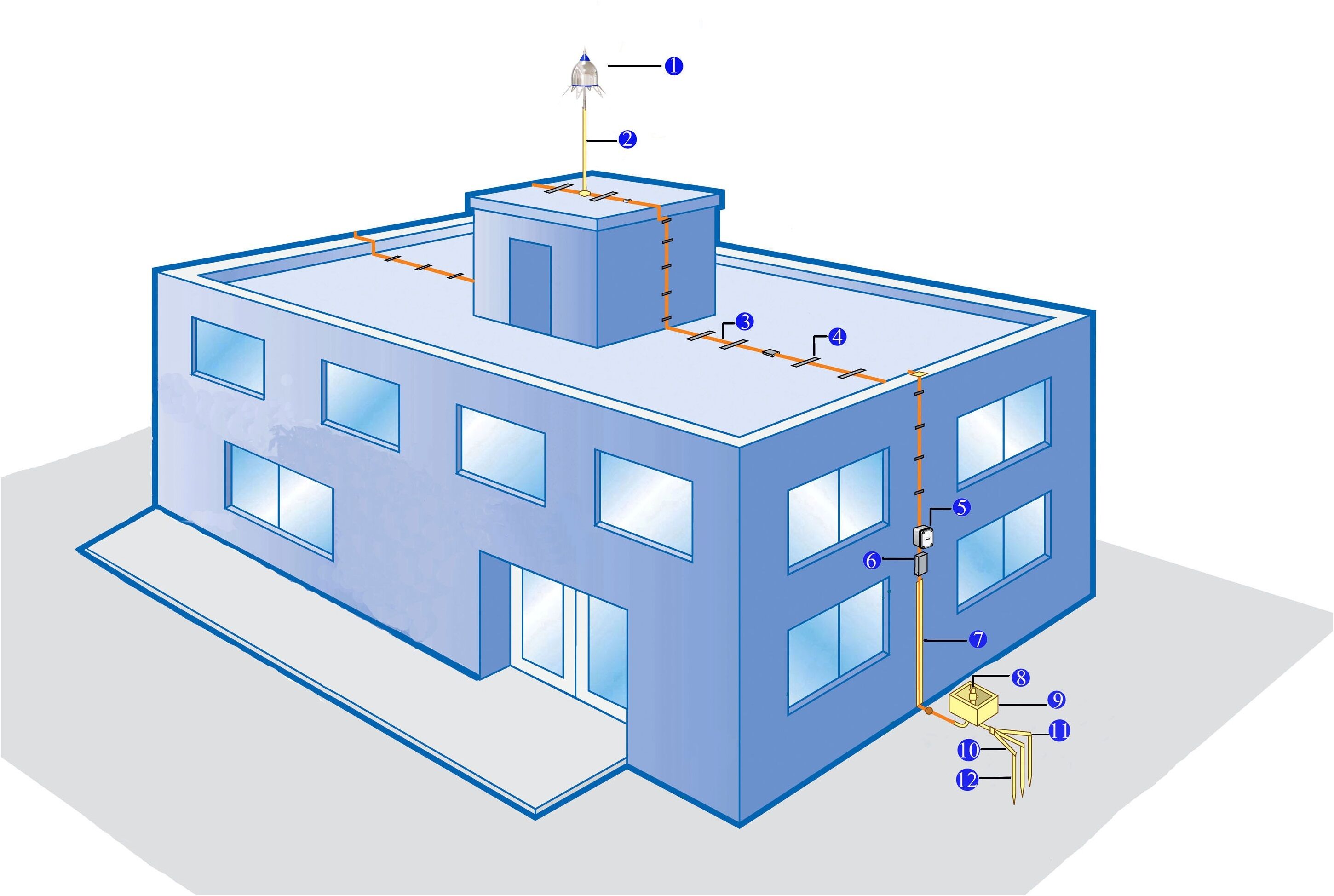

以下為安裝示意圖是參照世界最權威的法國NF C 17-102_2011 標準.
- ①TSTLP® ESE避雷針 ②安裝支撐杆 ③引下線銅帶/線
④引下線固定夾子 ⑤雷擊計數器 ⑥測試夾 ⑦保護套 ⑧接地夾
⑨接地觀測井 ⑩接地銅線 11接地棒與銅線的固定夾 12接地棒
- 高出60米以上建築物20%的部分或高於120米的點，需根據有效標準在建築物各面安裝TSTLP-ESE避雷針進行額外的防護。此外，如可以，沿建築物周圍（最好是沿牆角）至少安裝4條引下線且用導線關聯起來。
SMT-ESE避雷針工作原理

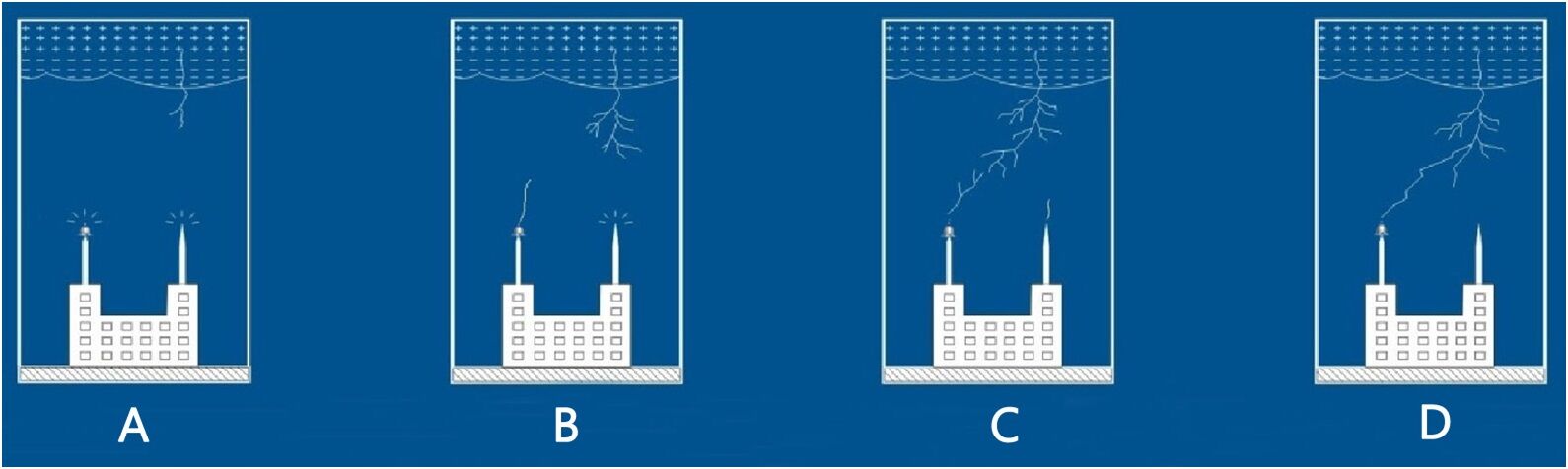

- 雷電雲層形成時,雲層和地面之間的大氣會形成一個電場（其強度可達幾千甚至上萬伏高壓每米）,因而使地面凸起部分或金屬物開始出現電暈放電現象(圖A).
當雷電雲層內部形成一個下行先導，閃電電擊便開始，下行先導以階梯式向地面發展（圖B）
當下行先導發展到離地面一定高度時，地面凸起部分或金屬物會產生上行先導向上傳播並最終與下行先導會合形成接閃，此時閃電電流便流過形成通道。

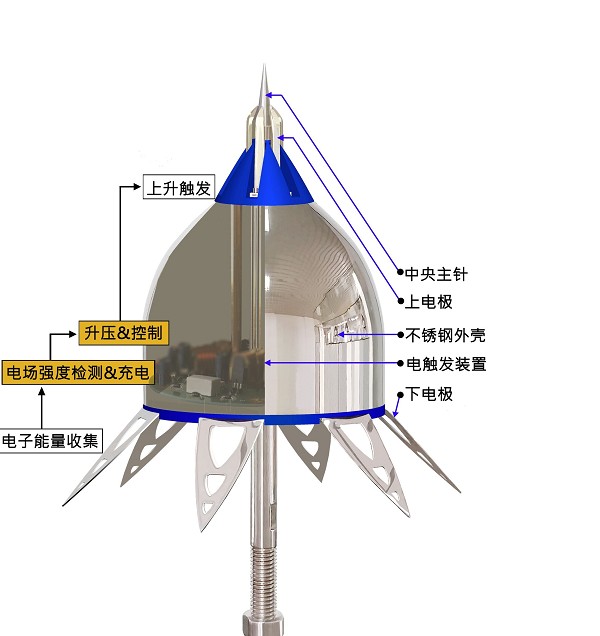

TSTLP®提前預放電避雷針通過其下電極從自然界的電場中吸收電子流（能量）並儲存於針內部的觸發裝置。在閃電發生前，電場強度會迅速增強，當貯存的能量達到某一定程度時便會啟動觸發裝置使電壓迅速升高，從而使上電極與主針產生火花，並使周圍空氣離子化，形成尖端放電。進而在閃電發生前的刹那間產生一個比鄰近高點更早的上引通道首先與下行閃電會合（圖CD），形成對建築物的保護。
